一、适用范围和主要技术参数

略

二、概述

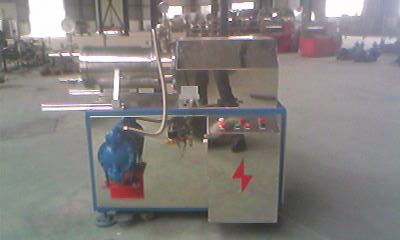

卧式砂磨机是具有水平筒体的可连续生产的研磨分散机械，用于研磨分散固/液相悬浮体的设备。

上海卧式砂磨机分散原理：主电动机通过三角皮带带动分散轴作高速运动，分散轴上的分散盘带动研磨介质运动而产生摩擦和剪切力使物料得以研磨和分散。该设备由于采用了机械密封使之达到全密闭，从而消除了生产中溶剂挥发损失，减轻了环境污染，另一方面，由于防止了空气进入工作筒体，避免了物料在生产过程中可能形成的干固结皮。

三、部件简介

1、密封与润滑：机械密封采用开式水循环冷却，避免封闭式循环因轻微渗漏造成阻塞而引起过度发热，过度磨损等不良后果。

2、研磨筒体：本系列产品内的筒体均为不锈钢制成。由于具有良好的耐磨性和抗蚀性扩大了本系列产品的使用范围。夹套冷却可采用循环冷却或直接接自来水冷却。

3、研磨轴组件

上号卧式砂磨机研磨轴上装有特殊设计的研磨盘，用衬套、双螺母紧固在研磨轴上的，研磨盘组装在分散轴上时，注意旋向和配对装配，以保证连续分散达到理想的效果；另外为了充分利用已经发生磨损的研磨盘（磨损程度不一致），提高使用寿命，可以在清洗拆装时，调换装配位置，但仍需保证配对位置。

4、出料系统

本机采用筛圈出料。筛圈在轴向有若干缝隙（即出料间隙），这种筛子有较大的出料面积，能限制介质溢出。该筛圈用耐磨钢制成，有很高的硬度，使用寿命较高；在进料口安装有压力表，在出料口安装有温度表。

5、压力表和研磨介质装入：

本机装研磨介质时，可首先卸下进料处活接头，装上料斗，将事先经过称量好的介质从此口装入，绝大多数介质会流入筒内，余量可稍微转动一下主电机导入，由于这时介质是干状态，不能启动主机，以防止介质被打碎，注意装介质量按技术参数要求，过量则负荷超载，不足则效率低。上海卧式砂磨机研磨介质是氧化锆珠

6、研磨介质需要更换或其它原因需将介质放出时，卸下端盖前面的螺钉，即可放出介质，在运转时应旋紧放砂阀。

生产中若要换色，可考虑由浅入深的进行，一批物料磨完后，可放入适量的浆料到缸内用泵打入筒体内进行循环，同时，轻微启动分散轴进行间断转动，最后通入溶剂进行清洗。清洗后应将洗浆液保持一部分在筒体内，若筒体内不保留一定的溶液，介质就会在筒体内凝结，导致下次工作运转时的困难。

7、机架

机架是固定和支撑主机、送料泵、筒体、电器箱等部件的钢焊接体构件，稳定可靠，结构紧凑。
