静态混合器 >> SL型静态混合器

SL型静态混合器

产品说明

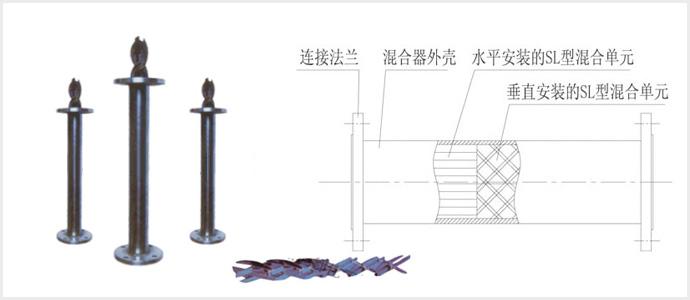

SL型静态混合器
单元由交叉的横条按一定规律构成单L形单元，技术特性为液－液、液－固相混合，不均匀度系数s X≤5%。适用于化工、石油、油脂等行业粘度量≤106厘泊或伴有高聚物介质的混合，同时进行传热、混合和传热反应的热交换器、加热或冷却粘性产品等单元操作

SL型压力降计算公式
△P=(f*ρc/ε2W2)*L/dh               Re=dh*ρc*w/μ*ε
W=(Q/πD2*900)*10^6             1Kg（f）/cm2=98100N/m2
dh=（πD2L-4Aδ）/(2A+πDL)
△P阻力降（N/m2）        f摩擦系数（无因次）      ρc流体密度（Kg/m3）
W流体线速度（m/s）     L混合器长度（mm）      dh水力直径（mm）
ε空隙率（无因次）          μ流体粘度（CP）           A混合单元总面积（mm2）
δ单元材料厚度（mm）   D管道内径（mm）        Re雷诺数（无因次）

SL型雷诺数Reε和摩擦系数f的关系表

名称		SL型
层流区	范围	Re ε < 10
层流区	关系式	f=156/Re ε
过渡流区	范围	10 < Re ε < 100
过渡流区	关系式	f=57.7 Re ε -0.568
湍流区	范围	100 < Re ε < 300
湍流区	关系式	f=10.8 Re ε -0.205
完全湍流区	范围	Re ε > 300
完全湍流区	关系式	f=2.10

SL型静态混合器

规格	公称直径mm	水力直径mm	流量m3/h	规格	公称直径mm	水力直径mm	流量m3/h
SL-12.5/25	25	12.5	0.7-1.4	SL-100/200	200	100	56-110
SL-16/32	32	16	1.4-2.9	SL-125/250	250	125	88-176
SL-20/40	40	20	2.3-4.6	SL-150/300	300	150	127-255
SL-25/50	50	25	3.5-7	SL-175/350	350	175	173-346
SL-40/80	80	40	9-18	SL-200/400	400	200	226-452
SL-50/100	100	50	14-28	SL-250/500	500	250	353-706
SL-75/150	150	75	32-64	SL-300/600	600	300	410-814
